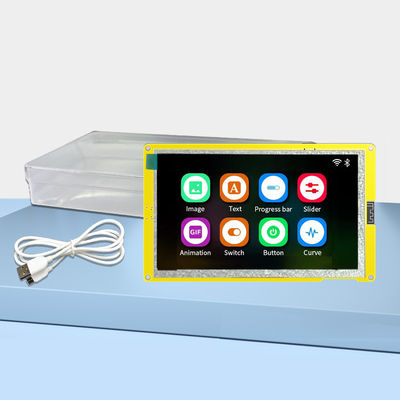

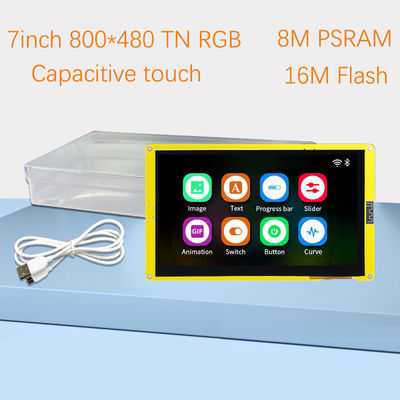

800x480 χωρητική οθόνη αφής 7 ίντσας ESP32-S3 8M ενότητα Tft PSRAM LCD

7,0 επίδειξη 2,4 τμηματικών λιμένων ενότητας 800*480 οθόνης ίντσας ESP32-8048S070C LCD λάμψη και 8MB PSRAM Ghz Wifi Bluetooth 16MB SPI

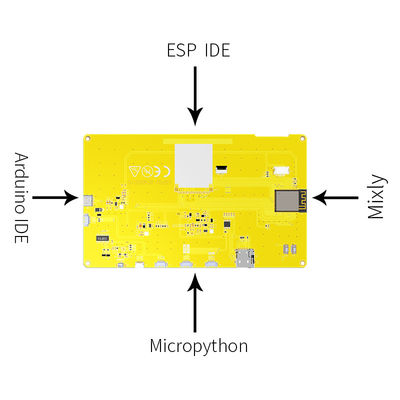

1, επισκόπηση

ESP32-8048S070C είναι πίνακας ανάπτυξης για την οπτική οθόνη αφής, η επιτροπή είναι εξοπλισμένη με το υλικολογισμικό πλατφορμών GUI που αναπτύσσονται ανεξάρτητα, τη γραφική έλξη υποστήριξης και ρίχνει τον προγραμματισμό για να βοηθήσει τους χρήστες ολοκληρώνει την ανάπτυξη της προσαρμοσμένης πλατφόρμας ελέγχου. Ο κύριος ελεγκτής του πίνακα ανάπτυξης ESP32-8048S070C υιοθετεί esp32-s3-wroom-1 ενότητα, αυτή η ενότητα είναι γενικής χρήσης WI Fi + BT + ble ενότητα MCU, η λάμψη και 8MB PSRAM 16MB SPI είναι διαμορφωμένος πίνακας ανάπτυξης in.ESP32-8048S070C μπορούν επίσης να αναπτύξουν και να διορθώσουν τις λειτουργίες όπως τα κουμπιά, η φωνή και η κάμερα μέσω των διεπαφών επέκτασης και στις δύο πλευρές, να κοντύνουν πολύ τον κύκλο ανάπτυξης των χρηστών.

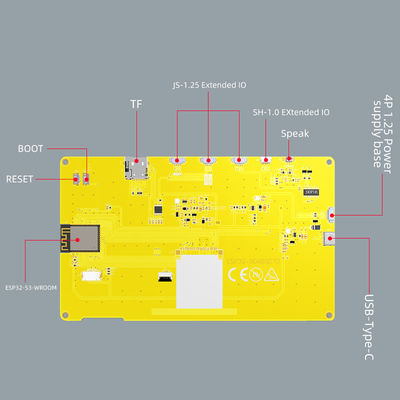

2, οι ακόλουθοι πόροι υλικού

1) Esp32-s3-wroom-1 ενότητα

Esp32-s3-wroom-1 είναι WI Fi + BT + ble ενότητα MCU για όλα τα είδη εφαρμογών. Έχει τις ισχυρές λειτουργίες και τις ευρείες εφαρμογές. Μπορεί να χρησιμοποιηθεί στα χαμηλής ισχύος δίκτυα αισθητήρων και τις απαιτητικές εφαρμογές, παραδείγματος χάριν, την κωδικοποίηση φωνής, την ακουστική ροή και την αποκωδικοποίηση MP3. Οι παράμετροι αυτού του esp32-s3-wroom-1 είναι: 8Mbyte λάμψη PSRAM + 16Mbyte.

2) TP διεπαφή

Χωρητική διεπαφή touchpad, διεπαφή I2C, 0.5mm που χωρίζει κατά διαστήματα, 6pin, κτύπημα κάτω από τον τύπο.

3) LCM επιδεικνύει τη διεπαφή επίδειξης interface7.0-ίντσας LCM, διεπαφή SPI, 1.25mm που χωρίζει κατά διαστήματα, αυτή η διεπαφή SPI συνδέεται με τη διεπαφή υλικού HSPI esp32, η λειτουργούσα συχνότητα ρολογιών μπορεί
προσιτότητα 80MHz. Οι παράμετροι οθόνης χρησιμοποιούμενες είναι: Μέγεθος-7.0Inch Εικονοκύτταρο πυκνότητα-165PPI Ψήφισμα: 800*RGB*480 Πρότυπο οθόνης:

ESP32-8048S070C

4) Διαχείριση δύναμης

Δύο LDOS της παραγωγής 3.3V, μια παρέχει τη δύναμη ο ίδιος στον πίνακα, η άλλη δύναμη προμηθειών στον εξωτερικό πίνακα επέκτασης, η παροχή ηλεκτρικού ρεύματος είναι χωρισμένη για να αποτρέψει τον πίνακα επέκτασης από την παρεμπόδιση την παροχή ηλεκτρικού ρεύματος esp32-S3, εξασφαλίζει τη σταθερότητα του esp32-S3.

5) Εξωτερική διεπαφή δύναμης

Διατηρημένη εξωτερική διεπαφή ισχύος (θετικός και αρνητικός όπως φαίνεται + - υπογράψτε στον αριθμό), σειρά 5v, μέγιστο φορτίο τρέχον Ι > 2A τάσης εισαγωγής.

6) Κλειδί RST

Αγγίξτε το κουμπί μόνος-αναστοιχειοθέτησης για να συνδέσετε με τη EN καρφίτσα ESP32-S3. Αυτό το κουμπί μπορεί να χρησιμοποιηθεί για να επαναρυθμίσει ESP32-S3.

7) Διεπαφή τύπος-γ

Η καθολική διεπαφή usb-γ (διεπαφή τύπος-γ), αυτή η διεπαφή χρησιμοποιείται για να τροφοδοτήσει τον πίνακα ανάπτυξης, η επικοινωνία και το υλικολογισμικό UART μεταφορτώνουν. Το υλικό μεταφορτώνει τον έλεγχο ροής στοιχείων μέσων κυκλωμάτων, έτσι το υλικολογισμικό μεταφορτώνει τις υποστηρίξεις ένα χτυπά αυτόματο μεταφορτώνει.

3, δύναμη στις οδηγίες

1) Παροχή ηλεκτρικού ρεύματος

Αυτός ο πίνακας ανάπτυξης υποστηρίζει την παροχή ηλεκτρικού ρεύματος USB τύπος-γ 5V και τη διατηρημένη εξωτερική διεπαφή εισαγωγής δύναμης (όπως φαίνεται από τον αριθμό αναφοράς 5 στο σχήμα 3). Συστήνεται

ότι το ρεύμα υποστήριξης τάσης εισαγωγής 5V είναι περισσότερο από 1A όταν δεν παρεμβάλλονται άλλοι πίνακες επέκτασης, και το ρεύμα υποστήριξης τάσης εισαγωγής 5V είναι περισσότερο από 2A όταν παρεμβάλλονται άλλοι πίνακες επέκτασης (αναφερθείτε στην πραγματική κατανάλωση ισχύος του πίνακα επέκτασης για τις λεπτομέρειες). Σημείωση: Όταν η εξωτερική παροχή ηλεκτρικού ρεύματος παρέχεται μέσω της διατηρημένης διεπαφής δύναμης, η σειρά εισαγωγής τάσης παροχής ηλεκτρικού ρεύματος είναι 5V, και το ρεύμα φορτίων συστήνεται για να είναι I> 2A.

2) Προφυλάξεις

Παρακαλώ σιγουρευτείτε ότι τα καλώδια FPC των οθονών TP και LCM έχουν παρεμβληθεί στις αντίστοιχες υποδοχές FPC πρίν τροφοδοτούν στον πίνακα ανάπτυξης, διαφορετικά


4, επιβιβάζονται στις ηλεκτρικές παραμέτρους

Περιβάλλον δοκιμής:

1, θερμοκρασία: Θερμοκρασία δωματίου 25 ℃

2, παροχή ηλεκτρικού ρεύματος: 5.0V κυματισμός Β τάσης

Παράμετροι δοκιμής:

1, κανονικό λειτουργώντας ρεύμα: 500mA (μέσο ρεύμα)

5, κάψιμο υλικολογισμικού

1) Βήμα ένα:

Συνδέστε τον πίνακα ESP32-8048S070C με τον υπολογιστή μέσω του καλωδίου στοιχείων USB-TypeC. Δεδομένου ότι αυτός ο πίνακας ανάπτυξης έχει την αυτόματη επεξεργασία ελέγχου ροής στοιχείων, το υλικολογισμικό μπορεί να μεταφορτωθεί αυτόματα μέσω ESP32 Flash_Download_Tools.

2) Βήμα δύο:

Όπως φαίνεται στο σχήμα 7-1 κατωτέρω: Επιλέξτε την πορεία υλικολογισμικού που καίγεται σε 1. Η διεύθυνση είναι συνήθως 0X00. Μετά από να θέσει, θυμηθείτε να σημειώσετε το μέτωπο Επιλέξτε το ρολόι συστημάτων για να είστε 40MHz σε 2 θέσεις Επιλέξτε το μέγεθος της λάμψης ως 128Mbit σε 3 θέσεις Επιλέξτε τον ΤΡΌΠΟ SPI ως τρόπο DIO σε 4 θέσεις Επιλέξτε τον αριθμό λιμένων του τρέχοντος πίνακα που αναγνωρίζεται από τον υπολογιστή σε 5 Επιλέξτε το baud τμηματικών λιμένων ποσοστό σε 6 θέσεις (όσο μεγαλύτερη η αξία, τόσο γρηγορότερο το υλικολογισμικό μεταφορτώνει το ποσοστό, και η μέγιστη υποστήριξη είναι 1152000bps) Μετά από να ολοκληρώσει την προηγούμενη διαμόρφωση, χτυπήστε σε 7 για να αρχίσετε το υλικολογισμικό.

3) Βήμα τρία:

Μετά από να ολοκληρώσει τα ανωτέρω δύο βήματα, πιέστε το κουμπί αναστοιχειοθέτησης στο πίσω μέρος
πίνακας ανάπτυξης για να αρχίσει το υλικολογισμικό που καηκε ακριβώς.
