| Αριθμός μοντέλου: | JC4827B043N |
| Μούβ: | 500 |
| τιμή: | ￥45/pcs |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000PCS/day |

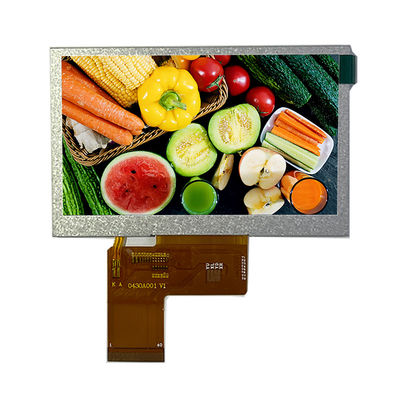

4,3 ίντσα χωρίς οδηγό 350 φωτεινή ενότητα 40PIN Touch480xRGBx272 ILI6485A επίδειξης TFT LCD RGB
JC4827B043N είναι μια ενεργός ενότητα μητρών LCD χρώματος που ενσωματώνει το άμορφο πυρίτιο
TFT (κρυσταλλολυχνία λεπτών ταινιών). Αποτελείται από μια επιτροπή χρώματος tft-LCD, το ολοκληρωμένο κύκλωμα οδηγών, FPC και μια πίσω ελαφριά μονάδα. Η περιοχή επίδειξης ενότητας περιέχει 480X272pixels. Αυτό το προϊόν συμφωνεί με το περιβαλλοντικό κριτήριο RoHS
Παράμετρος
| Μέγεθος LCD | 4,3 ίντσα (διαγώνια) |
| Τύπος LCD | TFT |
| Ψήφισμα | 800x480 |
| Μέγεθος ενότητας | 105.45x67.2x3mm |
| Ενεργός περιοχή | 95.04x53.856mm |
| Πίσσα εικονοκυττάρου | . |
| Κατεύθυνση εξέτασης | Ελεύθερος |
| Backlight | Οδηγήσεις |
| Ολοκληρωμένο κύκλωμα οδηγών | TBA |
| Θερμοκρασία αποθήκευσης | -30 έως +70 |
| 1 | LEDK | ΟΔΗΓΗΜΕΝΟΣ ΟΔΗΓΟΣ | Κάθοδος Backlight. | - |
| 2 | LEDA | ΟΔΗΓΗΜΕΝΟΣ ΟΔΗΓΟΣ | Άνοδος Backlight. | - |
| 3 | GND | PWR ΑΝΕΦΟΔΙΑΣΜΌΣ | Έδαφος δύναμης. | - |
| 4 | VCC | PWR ΑΝΕΦΟΔΙΑΣΜΌΣ | Παροχή ηλεκτρικού ρεύματος για το ψηφιακό κύκλωμα. | - |
| 5-12 | R0-R7 | I/O | Κόκκινο λεωφορείο στοιχείων σημάτων. | GND/IOVCC |
| 13-20 | G0-G7 | I/O | Πράσινο λεωφορείο στοιχείων σημάτων. | GND/IOVCC |
| 21-28 | B0-B7 | I/O | Μπλε λεωφορείο στοιχείων σημάτων. | GND/IOVCC |
| 29 | GND | PWR ΑΝΕΦΟΔΙΑΣΜΌΣ | Έδαφος δύναμης. | - |
| 30 | PCLK | I/O | Σήμα ρολογιών σημείων. | - |
| 31 | DISP | I/O | Έλεγχος επίδειξης/εφεδρική επιλογή τρόπου. | GND/IOVCC |
| 32 | HSYNC | I/O | Εισαγωγή οριζόντιου συγχρονισμού. | GND/IOVCC |
| 33 | VSYNC | I/O | Εισαγωγή κάθετου συγχρονισμού. | GND/IOVCC |
| 34 | De | I/O | Τα στοιχεία επιτρέπουν το σήμα. | GND/IOVCC |
| 35 | NC | - | Κανένας συνδέστε. | - |
| 36 | GND | PWR ΑΝΕΦΟΔΙΑΣΜΌΣ | Έδαφος δύναμης. | - |
| 37 | XL | - | TP αημένο σήμα. | - |
| 38 | YD | - | TP κάτω από το σήμα. | - |
| 39 | XR | - | TP σωστό σήμα. | - |
| 40 | YU | - | TP επάνω στο σήμα. | - |
