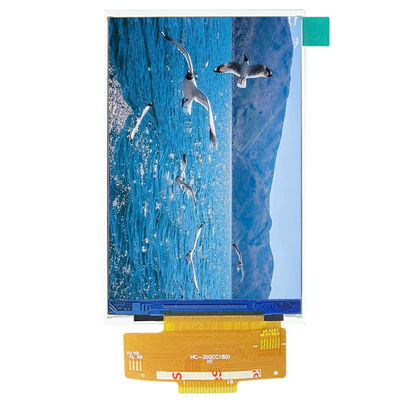

επίδειξη ST7796 320x480 SPI LCD οθόνη επίδειξης Spi Tft LCD TFT LCD 3,5 ίντσας

Name: επίδειξη ST7796 320x480 SPI LCD οθόνη επίδειξης Spi Tft LCD TFT LCD 3,5 ίντσας
Brand: Shenzhen Jingcai Intelligent Co., Ltd.
SKU: Jc3248a035n-1
Price: 50 USD
Availability: InStock

Αριθμός μοντέλου:	Jc3248a035n-1
Μούβ:	500
τιμή:	￥50/pcs
Όροι πληρωμής:	L/C, T/T
Ικανότητα εφοδιασμού:	5000pcs/day

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Μέγεθος:

3.5inch

Ψήφισμα:

320*480

Αφή:

Χωρίς αφή

όνομα:

Jc3248a035n-1

Jc3248a035n-1:

ST7796

Εξωτερική διάσταση:

85.5 (Λ) ΚΚ X54.94 (W) X2.50 (Χ)

Επισημαίνω:

επίδειξη 320x480 SPI LCD

ST7796 3

5 ίντσα SPI TFT LCD

Περιγραφή του προϊόντος

3,5 ίντσα χωρίς οθόνη επίδειξης αφής 320*480 ST7796 TFT LCD 3,5» οθόνη επίδειξης SPI LCD

Περιγραφή προϊόντων

επίδειξη 3,5-ίντσας 320x480 tft LCD.
Το δείγμα είναι έτοιμο για την αποστολή.
Η επιτροπή αφής είναι προαιρετική.
Την καλή ποιότητα και τη χαμηλή τιμή, που εξασφαλίζονται την ποιότητα.
Η γραμμή παραγωγής είναι πλήρης με όλα τα είδη μεγεθών.
Μακροπρόθεσμος σταθερός ανεφοδιασμός

Παράμετροι προϊόντων

Όνομα	Παράμετρος
SKU	Jc3248a035n-1
Χρώμα επίδειξης	RGB χρώμα 65K
Τρόπος αφής	Χωρίς αφή
Μέγεθος οθόνης	3.5 (ίντσα)
Τύπος	TFT
Ολοκληρωμένο κύκλωμα οδηγών	ST7796
Ψήφισμα	320*480 (εικονοκύτταρο)
Διεπαφή ενότητας	4-καλώδιο SPI
Ενεργός περιοχή	73.44 (Λ) ΚΚ X48.96 (W)
Εξωτερική διάσταση	85.5 (Λ) ΚΚ X54.94 (W) X2.50 (Χ)
Λειτουργούσα θερμοκρασία	-20℃~60℃
Θερμοκρασία αποθήκευσης	-30℃~70℃
Λειτουργούσα τάση	3.3V
Οπτική γωνία	η ώρα 12:00
Βάρος προϊόντων (συσκευασία που περιέχει)	30 (γ)

Καθορισμός διεπαφών

Αριθμός	Ετικέτα καρφιτσών	Περιγραφή καρφιτσών
1	GND	Έδαφος δύναμης
2	ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ	Το LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση
3	SCL	Σήμα ρολογιών
4	RS	Επιλογή Λ στοιχείων οδηγίας: Οδηγία Χ: Στοιχεία
5	Καίσιο	Επίλεκτο σήμα τσιπ LCD, ενεργός χαμηλός
6	SDA	Μετάδοση στοιχείων ελέγχου
7	SDO	Παραγωγή στοιχείων ελέγχου
8	GND	Έδαφος δύναμης
9	VCC	2.8~3.3V εισαγωγή δύναμης
10	LEDA	Θετικό άκρο των οδηγήσεων Backlight
11	K1	Αρνητικό άκρο των οδηγήσεων Backlight
12	K2	Αρνητικό άκρο των οδηγήσεων Backlight
13	K3	Αρνητικό άκρο των οδηγήσεων Backlight
14	K4	Αρνητικό άκρο των οδηγήσεων Backlight
15	XL	Αφή Χ άξονας
16	YU	Άξονας αφής Υ
17	XR	Αφή Χ άξονας
18	YU	Άξονας αφής Υ
