| Αριθμός μοντέλου: | JC4827M043R |
| Μούβ: | 50PCS |
| τιμή: | ￥178/PCS |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000PCS/day |
1: Ευρέως χρησιμοποιημένος
2: ΛΆΜΨΗ υποστήριξης SPI

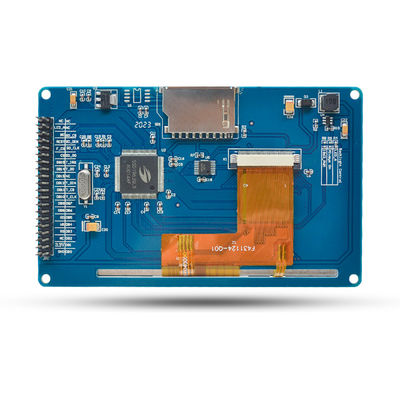

3: Ενσωματωμένη υποδοχή κάρτας SD, επέκταση καρτών υποστήριξης SD
4: Υποστήριξη τρία μέθοδοι ελέγχου backlight (σταθερό φως, έλεγχος GPIO, έλεγχος PWM)

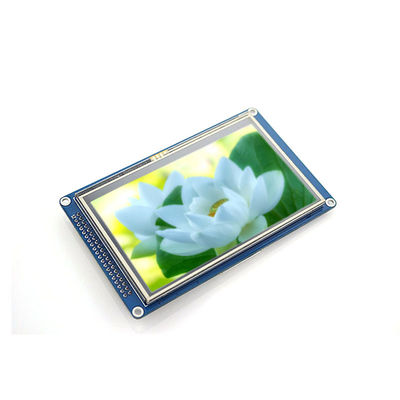

5: Το ψήφισμα υποστήριξης 480x272, η επίδραση επίδειξης είναι πολύ σαφές
Οι καρφίτσες που αρχίζουν με το Α και το Τ είναι σχετικές καρφίτσες της ανθεκτικής οθόνης αφής
Β. Οι καρφίτσες στην αρχή του SD είναι σχετικές με την κάρτα καρφίτσες SD
Οι καρφίτσες που αρχίζουν με το Γ και το Φ συσχετίζονται με τη ΛΆΜΨΗ SPI
Δ. Το υπόλοιπο είναι καρφίτσες σχετικές με την οθόνη LCD
Ε. SPI FLASH δεν είναι συγκολλημένο. Εάν πρέπει να το χρησιμοποιήσετε, παρακαλώ το συγκολλήστε οι ίδιοι.

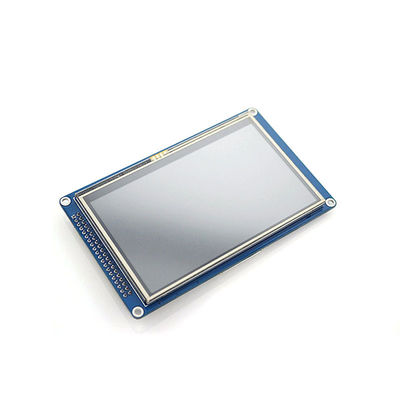

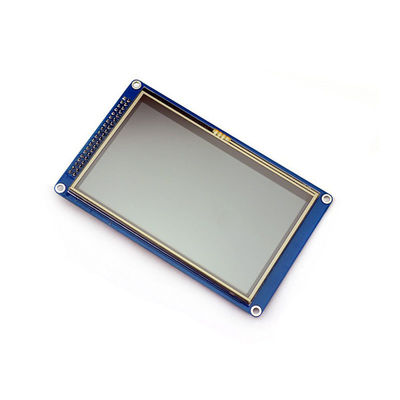

1*touch οθόνη
| Όνομα | Παράμετρος |
| SKU | JC4827M043R |
| Χρώμα επίδειξης | RGB 565 |
| Τρόπος αφής | Ανθεκτική αφή |
| Μέγεθος οθόνης | 4.3 (ίντσα) |
| Τύπος | TFT |
| Ολοκληρωμένο κύκλωμα οδηγών | SSD1963 |
| Ψήφισμα | 480*272 (εικονοκύτταρο) |
| Διεπαφή ενότητας | 40PIN παράλληλος λιμένας |
| Ενεργός περιοχή | 95.04 (L))X53.86 (W) ΚΚ |
| Εξωτερική διάσταση | 120 (Λ) ΚΚ X74 (W) |
| Λειτουργούσα θερμοκρασία | -20℃~60℃ |
| Θερμοκρασία αποθήκευσης | -30℃~70℃ |
| Λειτουργούσα τάση | 3.3V |
| Οπτική γωνία | η ώρα 6:00 |
| Διάστημα ΚΑΡΦΙΤΣΩΝ | Διάστημα ΚΑΡΦΙΤΣΩΝ |
| Μέθοδος σύνδεσης | 2.54 καρφίτσα |
| Βάρος προϊόντων (συσκευασία που περιέχει) | 150g |
| Αριθμός | Ετικέτα καρφιτσών | Περιγραφή καρφιτσών |
| 1 | GND | Έδαφος |
| 2 | 3.3V | 3.3V εισαγωγή δύναμης |
| 3 | NC | Κενά πόδια |
| 4 | RS | Ο κατάλογος/τα στοιχεία επιλέγει το σήμα, 0: Κατάλογος 1: Στοιχεία |
| 5 | WR | Γράψτε τη λειτουργία |
| 6 | RD | Διαβάστε τη λειτουργία |
| 7 | DB8 | Λιμένας στοιχείων |
| 8 | DB9 | Λιμένας στοιχείων |
| 9 | DB10 | Λιμένας στοιχείων |
| 10 | DB11 | Λιμένας στοιχείων |
| 11 | DB12 | Λιμένας στοιχείων |
| 12 | DB13 | Λιμένας στοιχείων |
| 13 | DB14 | Λιμένας στοιχείων |
| 14 | DB15 | Λιμένας στοιχείων |
| 15 | Καίσιο | Επίλεκτο σήμα τσιπ LCD, ενεργός χαμηλός |
| 16 | F_CS | Τσιπ λάμψης επίλεκτο |
| 17 | ΥΠΟΛΟΙΠΟ | Το LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση |
| 18 | NC | Κενά πόδια |
| 19 | LED_A | Θετικό ελέγχου Backlight |
| 20 | NC | Κενά πόδια |
| 21 | DB0 | Λιμένας στοιχείων |
| 22 | DB1 | Λιμένας στοιχείων |
| 23 | DB2 | Λιμένας στοιχείων |
| 24 | DB3 | Λιμένας στοιχείων |
| 25 | DB4 | Λιμένας στοιχείων |
| 26 | DB5 | Λιμένας στοιχείων |
| 27 | DB6 | Λιμένας στοιχείων |
| 28 | DB7 | Λιμένας στοιχείων |
| 29 | T_CLK | Σήμα ρολογιών λεωφορείων αφής SPI |
| 30 | T_CS | Το επίλεκτο σήμα τσιπ οθόνης αφής, χαμηλό επίπεδο επιτρέπει |
| 31 | T_DIN | Εισαγωγή λεωφορείων αφής SPI |
| 32 | NC | Κενά πόδια |
| 33 | T_DO | Παραγωγή λεωφορείων αφής SPI |
| 34 | T_IRQ | Η οθόνη αφής διακόπτει το σήμα, χαμηλό επίπεδο όταν υπάρχει αφή |
| 35 | SD_DO | Καρφίτσα παραγωγής στοιχείων καρτών SD |
| 36 | SD_CLK | Καρφίτσα ρολογιών καρτών SD |
| 37 | SD_DIN | Καρφίτσα εισαγωγής στοιχείων καρτών SD |
| 38 | SD_CS | Επίλεκτη καρφίτσα καρτών SD |
| 39 | NC | Κενά πόδια |
| 40 | NC | Κενά πόδια |
