| Αριθμός μοντέλου: | JC3248R035R |
| Μούβ: | 50PCS |
| τιμή: | ￥55/PCS |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000PCS/day |

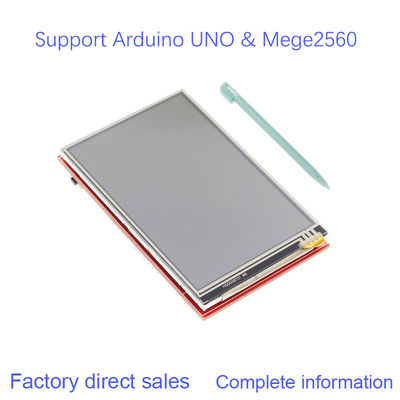

Αυτή η ενότητα οθόνης αφής με τη υψηλή ανάλυση μπορεί να φθάσει σε 480 X 320, και η υποδοχή κάρτας TF (SD) σχεδιάζεται στην πλάτη του πίνακα, έτσι ώστε μπορείτε εύκολα να παρεμβάλετε την κάρτα. Η οθόνη αφής χρησιμοποιεί την αφή αντίστασης, και το τσιπ αφής είναι XPT2046, το οποίο είναι πολύ ευαίσθητο και κατάλληλο να χρησιμοποιήσει. Υπάρχει ένα τσιπ μετατροπής επιπέδων στον πίνακα, ο οποίος μπορεί να παρεμβληθεί άμεσα με τη μητρική κάρτα arduino. Ο ελεγκτής προεπιλογής είναι ili9488. Μπορείτε επίσης να μας έρθετε σε επαφή με για να προσαρμόσετε άλλους τύπους αφών. Παρέχουμε έναν μεγάλο αριθμό προγραμμάτων δειγμάτων για τους πελάτες για να μεταφορτώσουμε και να μάθουμε.
| Όνομα | Παράμετρος |
| SKU | JC3248R035R |
| Χρώμα επίδειξης | RGB χρώμα 65K |
| Τρόπος αφής | Ανθεκτική αφή |
| Μέγεθος οθόνης | 3.5 (ίντσα) |
| Τύπος | TFT |
| Ολοκληρωμένο κύκλωμα οδηγών | ILI9488 |
| Ψήφισμα | 480*320 (εικονοκύτταρο) |
| Διεπαφή ενότητας | οκτάμπιτη παράλληλη διεπαφή |
| Ενεργός περιοχή | 73.44*48.96 (χιλ.) |

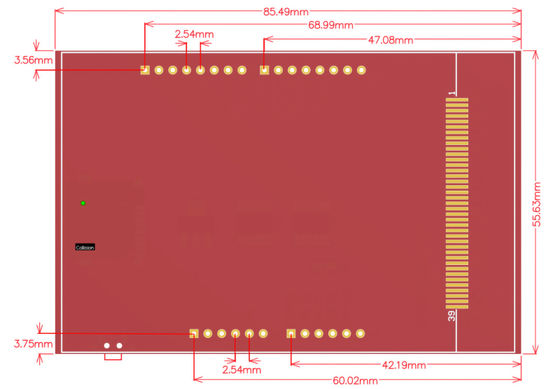

| Μέγεθος PCB ενότητας | 85.49*55.63 (χιλ.) |
| Λειτουργούσα θερμοκρασία | -20℃~70℃ |
| Θερμοκρασία αποθήκευσης | -40℃~70℃ |
| Λειτουργούσα τάση | 5V/3.3V |
| Κατανάλωση ισχύος | TBD |
| Βάρος προϊόντων (συσκευασία που περιέχει) | 44g (έχει την οθόνη αφής), 55g (δεν έχει καμία οθόνη αφής) |
| Αριθμός | Ετικέτα καρφιτσών | Περιγραφή καρφιτσών |
| 1 | LCD_RST | Το λεωφορείο LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση |
| 2 | LCD_CS | Το επίλεκτο σήμα τσιπ λεωφορείων LCD, χαμηλό επίπεδο επιτρέπει |
| 3 | LCD_RS | χαμηλό επίπεδο: εντολή, υψηλό επίπεδο: στοιχεία |
| 4 | LCD_WR | Το λεωφορείο LCD γράφει το σήμα |
| 5 | LCD_RD | Διαβασμένο λεωφορείο σήμα LCD |
| 6 | GND | Έδαφος δύναμης |
| 7 | 5V | 5V εισαγωγή δύναμης |
| 8 | 3V3 | 3.3V η εισαγωγή δύναμης, αυτή η καρφίτσα μπορεί να αποσυνδεθεί |
| 9 | LCD_D0 | Οκτάμπιτα στοιχεία Bit0 LCD |
| 10 | LCD_D1 | Οκτάμπιτα στοιχεία Bit1 LCD |
| 11 | LCD_D2 | Οκτάμπιτα στοιχεία Bit2 LCD |
| 12 | LCD_D3 | Οκτάμπιτα στοιχεία Bit3 LCD |
| 13 | LCD_D4 | Οκτάμπιτα στοιχεία Bit4 LCD |
| 14 | LCD_D5 | Οκτάμπιτα στοιχεία Bit5 LCD |
| 15 | LCD_D6 | Οκτάμπιτα στοιχεία Bit6 LCD |
| 16 | LCD_D7 | Οκτάμπιτα στοιχεία Bit7 LCD |
| 17 | SD_SS | Το επίλεκτο σήμα τσιπ λεωφορείων καρτών SPI SD, χαμηλό επίπεδο επιτρέπει |
| 18 | SD_DI | Σήμα λεωφορείων MOSI καρτών SPI SD |
| 19 | SD_DO | MISO λεωφορείων καρτών SPI SD σήμα |
| 20 | SD_SCK | Σήμα ρολογιών λεωφορείων καρτών SPI SD |
