| Αριθμός μοντέλου: | JC2432R028R |
| Μούβ: | 50PCS |
| τιμή: | ￥45/PCS |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000PCS/day |

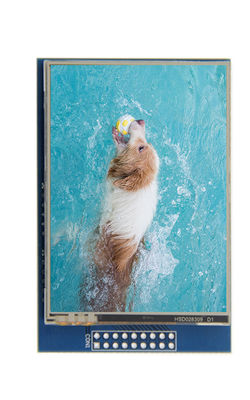

2,8 ελεγκτής επίδειξης οθόνης ενότητας αφής 240*320 2,8» TFT LCD ίντσας ανθεκτικά ILI9341 για τον πίνακα ΟΗΕ MEGA2560 Arduino
Παρέχετε 51 MCU, stm32 MCU, πρόγραμμα δειγμάτων Arduino
Περιγραφή προϊόντων
| Όνομα | Παράμετρος |
| SKU | JC2432R028R |
| Χρώμα επίδειξης | RGB χρώμα 65K |
| Τρόπος αφής | Ανθεκτική αφή |
| Μέγεθος οθόνης | 2.8 (ίντσα) |
| Τύπος | TFT |
| Ολοκληρωμένο κύκλωμα οδηγών | ILI9341 |
| Ψήφισμα | 240*320 (εικονοκύτταρο) |
| Διεπαφή ενότητας | οκτάμπιτη παράλληλη διεπαφή |
| Ενεργός περιοχή | 43.2*57.6 (χιλ.) |
| Μέγεθος PCB ενότητας | 52.70*78.22 (χιλ.) |
| Λειτουργούσα θερμοκρασία | -20℃~60℃ |
| Θερμοκρασία αποθήκευσης | -30℃~70℃ |
| Λειτουργούσα τάση | 5V/3.3V |
| Κατανάλωση ισχύος | TBD |
| Βάρος προϊόντων (συσκευασία που περιέχει) | 44 (γ) |
| Αριθμός | Ετικέτα καρφιτσών | Περιγραφή καρφιτσών |
| 1 | LCD_RST | Το λεωφορείο LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση |
| 2 | LCD_CS | Το επίλεκτο σήμα τσιπ λεωφορείων LCD, χαμηλό επίπεδο επιτρέπει |
| 3 | LCD_RS | χαμηλό επίπεδο: εντολή, υψηλό επίπεδο: στοιχεία |
| 4 | LCD_WR | Το λεωφορείο LCD γράφει το σήμα |
| 5 | LCD_RD | Διαβασμένο λεωφορείο σήμα LCD |
| 6 | GND | Έδαφος δύναμης |
| 7 | 5V | 5V εισαγωγή δύναμης |
| 8 | 3V3 | 3.3V η εισαγωγή δύναμης, αυτή η καρφίτσα μπορεί να αποσυνδεθεί |
| 9 | LCD_D0 | Οκτάμπιτα στοιχεία Bit0 LCD |
| 10 | LCD_D1 | Οκτάμπιτα στοιχεία Bit1 LCD |
| 11 | LCD_D2 | Οκτάμπιτα στοιχεία Bit2 LCD |
| 12 | LCD_D3 | Οκτάμπιτα στοιχεία Bit3 LCD |
| 13 | LCD_D4 | Οκτάμπιτα στοιχεία Bit4 LCD |
| 14 | LCD_D5 | Οκτάμπιτα στοιχεία Bit5 LCD |
| 15 | LCD_D6 | Οκτάμπιτα στοιχεία Bit6 LCD |
| 16 | LCD_D7 | Οκτάμπιτα στοιχεία Bit7 LCD |
| 17 | SD_SS | Το επίλεκτο σήμα τσιπ λεωφορείων καρτών SPI SD, χαμηλό επίπεδο επιτρέπει |
| 18 | SD_DI | Σήμα λεωφορείων MOSI καρτών SPI SD |
| 19 | SD_DO | MISO λεωφορείων καρτών SPI SD σήμα |
| 20 | SD_SCK | Σήμα ρολογιών λεωφορείων καρτών SPI SD |
