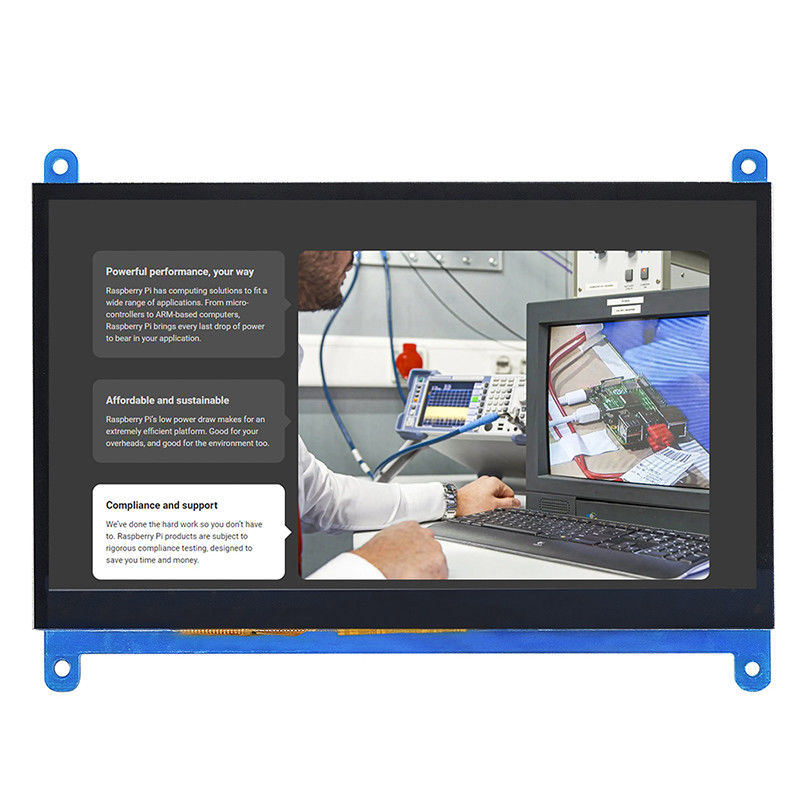

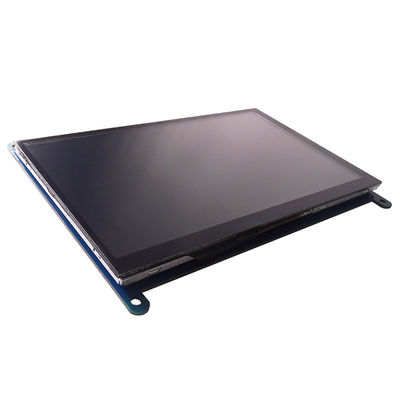

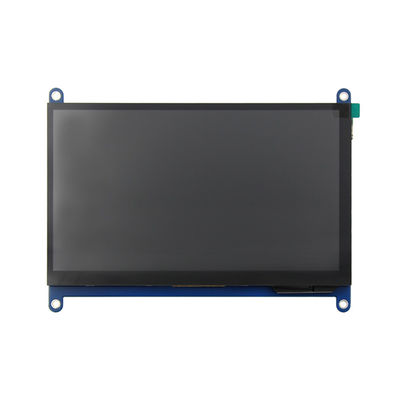

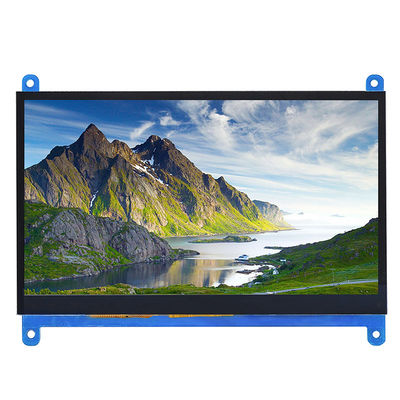

7 ιντσών LCD επίδειξης χωρητικά συστήματα υποστήριξης οθόνης ψηφίσματος οθόνης αφής αφής HDMI-συμβατά 1024x600 για Raspber

[Περιγραφή προϊόντων]

●.7inch τυποποιημένη επίδειξη, 1024 ψήφισμα υλικού × 600.

●. Χωρητική οθόνη αφής, μέγιστη υποστήριξη 5 αφή σημείου.

●. Ο έλεγχος υποστήριξης backlight μόνο, το backlight μπορεί να κλειθεί για να σώσει τη δύναμη.

●. Σμέουρο pi υποστήριξης, ο Μαύρος του BB, μπανάνα pi και άλλο επικρατόν μίνι PC.

●. Μπορέστε να χρησιμοποιηθείτε ως όργανο ελέγχου γενικός-σκοπός-χρήσης HDMI, παραδείγματος χάριν: συνδέστε με έναν υπολογιστή HDMI ως υπο--επίδειξη.

●. Χρησιμοποιημένος ως επίδειξη σμέουρων pi που υποστηρίζει Raspbian, Ubuntu, Kali-Linux, Kodi, win10 IOT, ενιαίος-αφή, ελεύθερη κίνηση.

●. Εργασία ως όργανο ελέγχου PC, υποστήριξη win7, win8, σύστημα 5 win10 αφή σημείου (XP και παλαιότερο σύστημα έκδοσης: single-point αφή),

ελεύθερη κίνηση.

●.CE, πιστοποίηση RoHS.

[Παράμετροι προϊόντων]

●. Μέγεθος: 7.0 (ίντσα)

●. Ψήφισμα: 1024 × 600 (σημεία)

●. Αφή: πέντε σημείων χωρητική αφή

●. Διαστάσεις: 166.5*124.12 (χιλ.)

●. Βάρος: 380 (ζ)

Πώς να χρησιμοποιήσει με το σύντροφο Raspbian/Ubuntu/Win10 σύστημα πυρήνων IoT

Το βήμα 1, εγκαθιστά την επίσημη εικόνα Raspbian

1.Download η πιό πρόσφατη εικόνα από τον ανώτερο υπάλληλο μεταφορτώνει.

2.Install το σύστημα σύμφωνα με τα επίσημα διδακτικά βήματα.

Το βήμα 2, τροποποιεί το «config.txt»

Αφότου ολοκληρώνεται ο προγραμματισμός Step1, ανοίξτε το αρχείο του config.txt του καταλόγου ρίζας καρτών TF και
προσθέστε τον ακόλουθο κώδικα στο τέλος του αρχείου, εκτός από και εκτινάξτε την κάρτα μικροϋπολογιστών SD ακίνδυνα: max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=1
display_rotate=0
hdmi_cvt 1024 600 60 6 0 0 0

Το βήμα 3, το 7inch HDMI με το σμέουρο pi

Παρεμβάλτε την κάρτα TF στο σμέουρο pi, συνδέστε το σμέουρο pi και LCD από HDMI το καλώδιο

συνδέστε το καλώδιο USB με έναν από τους τέσσερις λιμένες USB του σμέουρου pi, και συνδέστε το άλλο τέλος του καλωδίου USB με το λιμένα USB του LCD

κατόπιν δύναμη ανεφοδιασμού στο σμέουρο pi μετά από αυτόν εάν η επίδειξη και η αφή και οι δύο είναι ΕΝΤΑΞΕΙ, σημαίνει την κίνηση επιτυχώς (παρακαλώ χρησιμοποιήστε το πλήρες 2A για την παροχή ηλεκτρικού ρεύματος).

Πώς να χρησιμοποιήσει ως όργανο ελέγχου PC

• Συνδέστε το σήμα παραγωγής υπολογιστών HDMI με τη διεπαφή LCD HDMI με τη χρησιμοποίηση του καλωδίου HDMI

• Συνδέστε τη διεπαφή αφής USB του LCD (καθεμία των δύο MicroUSB) με το λιμένα USB της συσκευής

• Εάν υπάρχουν διάφορα όργανα ελέγχου, παρακαλώ αποσυνδέστε άλλους συνδετήρες οργάνων ελέγχου πρώτα, και τη χρήση LCD ως μόνο όργανο ελέγχου για τη δοκιμή.
