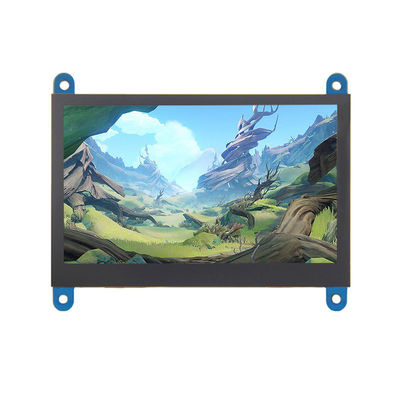

Συμβατή έξυπνη LCD ενότητα 0.34A 800x480 HDMI ενότητα Tft LCD 4,3 ίντσας

επίδειξη 4,3 ίντσας LCD χωρίς HDMI-συμβατά συστήματα υποστήριξης οθόνης ψηφίσματος οθόνης 800x480 αφής για το σμέουρο

• Πώς να χρησιμοποιήσει με το σύντροφο Raspbian/Ubuntu/Win10 σύστημα πυρήνων IoT

  Το βήμα 1, εγκαθιστά την επίσημη εικόνα Raspbian

• Μεταφορτώστε την πιό πρόσφατη εικόνα από τον ανώτερο υπάλληλο μεταφορτώνει.
• Εγκαταστήστε το σύστημα σύμφωνα με τα επίσημα διδακτικά βήματα.

• Πώς να χρησιμοποιήσει ως όργανο ελέγχου PC

• Συνδέστε το σήμα παραγωγής υπολογιστών HDMI με τη διεπαφή LCD HDMI με τη χρησιμοποίηση του καλωδίου HDMI
• Συνδέστε τη διεπαφή αφής USB του LCD (καθεμία των δύο MicroUSB) με το λιμένα USB της συσκευής
• Εάν υπάρχουν διάφορα όργανα ελέγχου, παρακαλώ αποσυνδέστε άλλους συνδετήρες οργάνων ελέγχου πρώτα, και τη χρήση LCD ως μόνο όργανο ελέγχου για τη δοκιμή.

• Πώς να περιστραφεί την κατεύθυνση επίδειξης

• Η μέθοδος 1, εάν ο οδηγός δεν εγκαθίσταται, εκτελεί την ακόλουθη εντολή (το σμέουρο pi χρειάζεται συνδεμένος με το Διαδίκτυο):

• sudo rm - LCD-επίδειξη RF
  git κλώνος το https://github.com/goodtft/LCD-show

  chmod - LCD-επίδειξη Ρ 755
  LCD-επίδειξη Cd
  sudo το ./MPI5001-show


  Μετά από την εκτέλεση, ο οδηγός θα εγκατασταθεί. Το σύστημα θα ξαναξεκινήσει αυτόματα, και η οθόνη επίδειξης θα περιστραφεί 90 βαθμούς στην επίδειξη και την αφή κανονικά.
  (“Την xxx-επίδειξη” μπορεί να αλλάξουν στον αντίστοιχο οδηγό, και “90” μπορούν να αλλάξουν σε 0, 90, 180 και 270, αντιπροσωπεύοντας αντίστοιχα τις γωνίες περιστροφής 0 βαθμών, 90 βαθμών, 180 βαθμών, 270 βαθμών)

• Η μέθοδος 2, εάν ο οδηγός εγκαθίσταται ήδη, εκτελεί την ακόλουθη εντολή:

• LCD-επίδειξη Cd
  sudo το ./rotate.sh 90


  Μετά από την εκτέλεση, το σύστημα θα ξαναξεκινήσει αυτόματα, και η οθόνη επίδειξης θα περιστραφεί 90 βαθμούς στην επίδειξη και την αφή κανονικά.
  (“90” μπορούν να αλλάξουν σε 0, 90, 180 και 270, αντιπροσωπεύοντας αντίστοιχα τις γωνίες περιστροφής 0 βαθμών, 90 βαθμών, 180 βαθμών, 270 βαθμών)
  Εάν η υπαγόρευση του rotate.sh δεν μπορεί να βρεθεί, χρησιμοποιήστε τη μέθοδο 1 για να εγκαταστήσετε τους πιό πρώην οδηγούς


  hdmi_force_edid_audio=1
  max_usb_current=1
  hdmi_force_hotplug=1
  config_hdmi_boost=7
  hdmi_group=2
  hdmi_mode=87
  hdmi_drive=2
  hdmi_cvt 800 480 60 6 0 0 0


  Το βήμα 3, το 5inch HDMI επίδειξη-β με το σμέουρο pi

  Παρεμβάλτε την κάρτα TF στο σμέουρο pi, συνδέστε το σμέουρο pi και LCD από HDMI το καλώδιο συνδέστε το καλώδιο USB με έναν από τους τέσσερις λιμένες USB του σμέουρου pi, και συνδέστε το άλλο τέλος του καλωδίου USB με το λιμένα USB του LCD κατόπιν παρέχετε τη δύναμη στο σμέουρο pi μετά από αυτόν εάν η επίδειξη και η αφή και οι δύο είναι ΕΝΤΑΞΕΙ, σημαίνει την κίνηση επιτυχώς (παρακαλώ χρησιμοποιήστε το πλήρες 2A για την παροχή ηλεκτρικού ρεύματος).

  Το βήμα 2, τροποποιεί το «config.txt»

  Αφότου ολοκληρώνεται ο προγραμματισμός Step1, ανοίξτε το αρχείο του config.txt του καταλόγου ρίζας καρτών TF και προσθέστε τον ακόλουθο κώδικα στο τέλος του αρχείου, εκτός από και εκτινάξτε την κάρτα μικροϋπολογιστών SD ακίνδυνα:
•
