2.8 επίδειξη ίντσας Ili9341 Spi Tft LCD ενότητας 240*320 2,8 επίδειξης ενότητας SPI LCD

Name: 2.8 επίδειξη ίντσας Ili9341 Spi Tft LCD ενότητας 240*320 2,8 επίδειξης ενότητας SPI LCD
Brand: Shenzhen Jingcai Intelligent Co., Ltd.
SKU: JC2432S028R
Price: 45 USD
Availability: InStock

Αριθμός μοντέλου:	JC2432S028R
Μούβ:	300
τιμή:	￥45/PCS
Όροι πληρωμής:	L/C, T/T
Ικανότητα εφοδιασμού:	5000pcs/day

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Μέγεθος:

2.8inch

Ψήφισμα:

240*320

Αφή:

Ανθεκτική αφή

όνομα:

JC2432S028R

Εξωτερική διάσταση:

86.00 (Λ) ΚΚ X50.00 (W)

Visual angle:

12:00 o'clock

Επισημαίνω:

2.8 ενότητα επίδειξης ενότητας SPI LCD

Ενότητα 240*320 επίδειξης SPI 2

8 ίντσα

Περιγραφή του προϊόντος

αφή 2,8 αντίστασης 2,8 ίντσας» εργοστάσιο επίδειξης ενότητας TFT οθόνης επίδειξης 240*320 ILI9341 έξυπνο SPI LCD TFT αρχικό

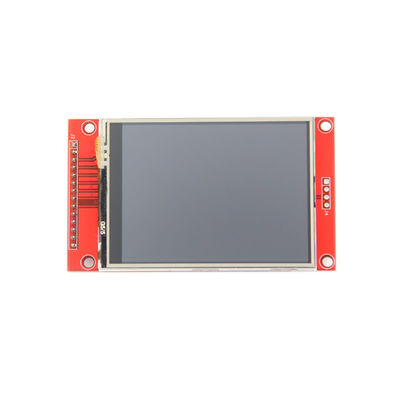

2.8 επίδειξη ίντσας Ili9341 Spi Tft LCD ενότητας 240*320 2,8 επίδειξης ενότητας SPI LCD 0

Η ενότητα LCD χρησιμοποιεί μια μέθοδο επικοινωνίας 4 καλωδίων SPI με ένα ολοκληρωμένο κύκλωμα οδηγών ILI9341 με μια ανάλυση 240x320 και μιας λειτουργίας αφής (προαιρετικής). Η ενότητα περιλαμβάνει μια επίδειξη LCD, backlight στοιχεία κυκλώματος ελέγχου, και στοιχεία κυκλώματος ελέγχου οθόνης αφής.

●2,4-ίντσα η οθόνη χρώματος, υποστηρίζει τη δεκαεξάμπιτη επίδειξη χρώματος 65K, πλούσια χρώματα επίδειξης

●240X320 ψήφισμα με την προαιρετική λειτουργία αφής ·

●Χρησιμοποιώντας το τμηματικό λεωφορείο SPI, παίρνει μόνο μερικό IOs για να φωτίσει την επίδειξη

●Εύκολος να επεκτείνει το πείραμα με τη υποδοχή κάρτας SD ·

●Παρέχετε ένα πλούσιο πρόγραμμα δειγμάτων ·

●Πρότυπα διαδικασίας στρατιωτικός-βαθμού, πολύ

●Παρέχετε την ελλοχεύουσα τεχνική υποστήριξη οδηγών

Παράμετροι προϊόντων

Όνομα	Παράμετρος
SKU	JC2432S028N
Χρώμα επίδειξης	RGB χρώμα 65K

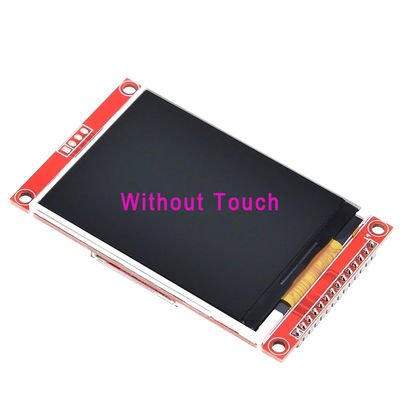

Τρόπος αφής	Χωρίς αφή
Μέγεθος οθόνης	2.8 (ίντσα)
Τύπος	TFT
Ολοκληρωμένο κύκλωμα οδηγών	ILI9341
Ψήφισμα	240*320 (εικονοκύτταρο)
Διεπαφή ενότητας	4-καλώδιο SPI
Ενεργός περιοχή	57.60 (L))X43.20 (W) ΚΚ

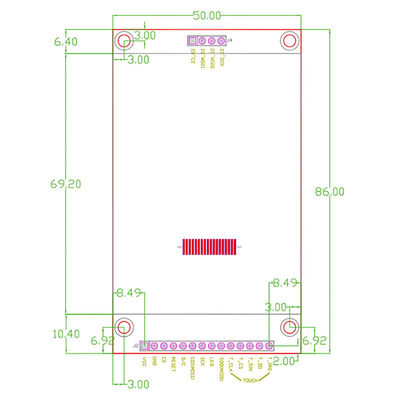

Εξωτερική διάσταση	86.00 (Λ) ΚΚ X50.00 (W)
Λειτουργούσα θερμοκρασία	-20℃~60℃
Θερμοκρασία αποθήκευσης	-30℃~70℃
Λειτουργούσα τάση	3.3V
Οπτική γωνία	η ώρα 12:00
Βάρος προϊόντων (συσκευασία που περιέχει)	48 (γ)

Καθορισμός διεπαφών

Αριθμός	Ετικέτα καρφιτσών	Περιγραφή καρφιτσών
1	VCC	5.0 εισαγωγή δύναμης
2	GND	Έδαφος δύναμης
3	Καίσιο	Επίλεκτο σήμα τσιπ LCD, ενεργός χαμηλός
4	ΥΠΟΛΟΙΠΟ	Το LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση
5	D/C	Επιλογή καταλόγων ελέγχου
6	SDI (MOSI)	Μετάδοση στοιχείων ελέγχου
7	SCK	Σήμα ρολογιών
8	Οδηγήσεις	Έλεγχος Backlight, υψηλού επιπέδου φωτισμός, που συνδέεται με 3.3V
9	SDO (MISO)	Διαβασμένο σήμα στοιχείων SPI λεωφορείο
10	T_CLK	Σήμα ρολογιών λεωφορείων αφής SPI
11	T_CS	Το σήμα επιλογής τσιπ οθόνης αφής, χαμηλό επίπεδο επιτρέπει
12	T_DIN	Εισαγωγή λεωφορείων αφής SPI
13	T_DO	Παραγωγή λεωφορείων αφής SPI
14	T_IRQ	Η οθόνη αφής διακόπτει το σήμα, χαμηλό επίπεδο όταν ανιχνεύεται η αφή

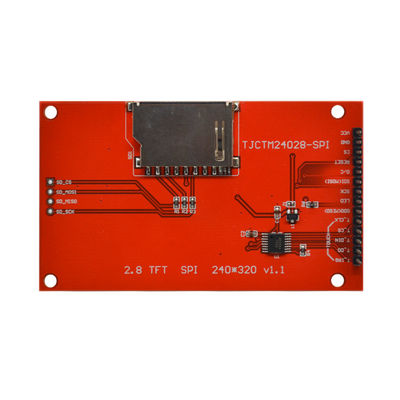

2.8 επίδειξη ίντσας Ili9341 Spi Tft LCD ενότητας 240*320 2,8 επίδειξης ενότητας SPI LCD 1

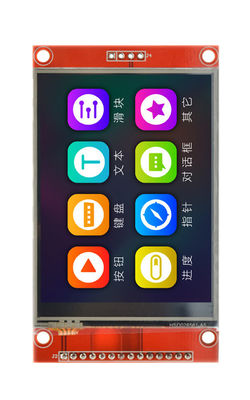

2.8 επίδειξη ίντσας Ili9341 Spi Tft LCD ενότητας 240*320 2,8 επίδειξης ενότητας SPI LCD 5
