| Αριθμός μοντέλου: | JC3248S035N |
| Μούβ: | 300 |
| τιμή: | ￥58/PCS |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000pcs/day |

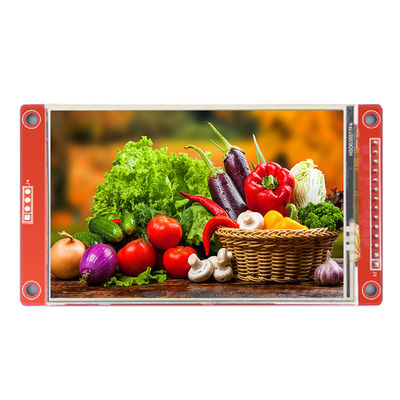

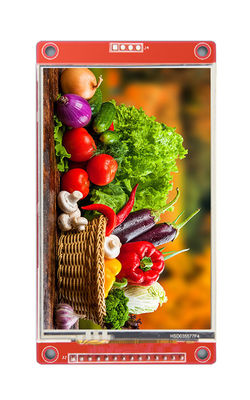

3,5 ιντσών Χωρίς αφής SPI LCD TFT Module 3,5 ιντσών 480*320 TFT Οθόνη Module SPI Panel Driver IC ILI9488 Υποστήριξη
Παρέχετε 51 MCU, stm32 MCU, δείγμα προγράμματος Arduino, αντιγράψτε τον σύνδεσμο λήψης στο πρόγραμμα περιήγησης για λήψη των πληροφοριών:
Το κύκλωμα υλικού της μονάδας LCD αποτελείται από δύο μέρη: ένα κύκλωμα ελέγχου οθόνης LCD και ένα κύκλωμα ελέγχου οπίσθιου φωτισμού.
Το κύκλωμα ελέγχου της οθόνης LCD χρησιμοποιείται για τον έλεγχο των ακίδων της οθόνης LCD, συμπεριλαμβανομένων των ακίδων ελέγχου και των ακίδων μεταφοράς δεδομένων.
Το κύκλωμα ελέγχου οθόνης αφής μπορεί να ελέγξει την αντίστοιχη αφή της οθόνης αφής και την ανάγνωση συντεταγμένων αφής (προαιρετική οθόνη αφής).
| Ονομα | Παράμετρος |
| SKU | JC3248R035N |
| Χρώμα οθόνης | Χρώμα RGB 65K |
| Λειτουργία αφής | Χωρίς άγγιγμα |
| Μέγεθος οθόνης | 3,5 (ίντσες) |
| Τύπος | TFT |
| IC προγράμματος οδήγησης | ILI9488 |
| Ανάλυση | 320*480 (Pixel) |
| Διεπαφή ενότητας | SPI 4 συρμάτων |
| Ενεργή περιοχή | 73,44(Μ))Χ48,96(Π) ΜΜ |
| Εξωτερική διάσταση | 99,0(L)X54,9(W)MM |
| Θερμοκρασία λειτουργίας | -20℃~60℃ |
| Θερμοκρασία αποθήκευσης | -30℃~70℃ |
| Τάση λειτουργίας | 3,3V |
| Γωνία οράσεως | Ώρα 12:00 |
| Βάρος προϊόντος (η συσκευασία περιέχει) | 50 (g) |
| Αριθμός | Καρφίτσα Ετικέτα | Καρφίτσα Περιγραφή |
| 1 | VCC | Είσοδος ισχύος 5.0 |
| 2 | GND | Γείωση ισχύος |
| 3 | CS | Σήμα επιλογής τσιπ LCD, ενεργό χαμηλό |
| 4 | ΥΠΟΛΟΙΠΟ | Σήμα επαναφοράς LCD, επαναφορά χαμηλού επιπέδου |
| 5 | D/C | Έλεγχος επιλογής μητρώου |
| 6 | SDI(MOSI) | Έλεγχος μετάδοσης δεδομένων |
| 7 | SCK | Σήμα ρολογιού |
| 8 | LED | Έλεγχος οπίσθιου φωτισμού, φωτισμός υψηλού επιπέδου, συνδεδεμένος σε 3,3V |
| 9 | SDO(MISO) | Σήμα δεδομένων ανάγνωσης διαύλου SPI |
| 10 | T_CLK | Αγγίξτε το σήμα ρολογιού του διαύλου SPI |
| 11 | T_CS | Σήμα επιλογής τσιπ οθόνης αφής, ενεργοποίηση χαμηλού επιπέδου |
| 12 | T_DIN | Αγγίξτε την είσοδο διαύλου SPI |
| 13 | T_DO | Αγγίξτε την έξοδο διαύλου SPI |
| 14 | T_IRQ | Σήμα διακοπής οθόνης αφής, χαμηλό επίπεδο όταν ανιχνεύεται αφή |
