| Αριθμός μοντέλου: | JC3248R035R |
| Μούβ: | 300 |
| τιμή: | ￥65/PCS |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000pcs/day |

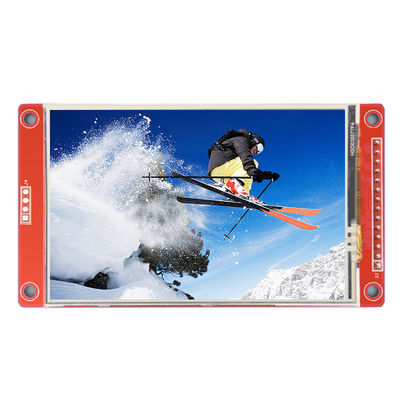

ανθεκτική ενότητα 3,5 επίδειξης ενότητας TFT αφής SPI LCD TFT 3,5 ίντσας υποστήριξη ολοκληρωμένου κυκλώματος ILI9488 οδηγών επιτροπής ίντσας 480*320 SPI
Παρέχετε 51 MCU, stm32 MCU, πρόγραμμα δειγμάτων Arduino, αντιγράψτε μεταφορτώνει τη σύνδεση με τη μηχανή αναζήτησης για να μεταφορτώσει τις πληροφορίες:
Το κύκλωμα υλικού ενότητας LCD περιλαμβάνει δύο μέρη: ένα κύκλωμα ελέγχου επίδειξης LCD και ένα backlight ελέγχουν το κύκλωμα.
Το κύκλωμα ελέγχου επίδειξης LCD χρησιμοποιείται για να ελέγξει τις καρφίτσες του LCD, συμπεριλαμβανομένων των καρφιτσών ελέγχου και των καρφιτσών μεταφοράς δεδομένων.
Το κύκλωμα ελέγχου οθόνης αφής μπορεί να ελέγξει την αφή οθόνης αφής που αντιστοιχεί και να αγγίξει την ισότιμη ανάγνωση (οθόνη αφής προαιρετική).
Το κύκλωμα ελέγχου backlight χρησιμοποιείται για να ελέγξει το backlight για να είναι διακοπτόμενα. Φυσικά, εάν το backlight δεν πρέπει για να ελεγχθεί, η καρφίτσα ελέγχου backlight μπορεί να συνδεθεί άμεσα με την παροχή ηλεκτρικού ρεύματος 3.3V χωρίς χρησιμοποίηση του κυκλώματος.
Η ενότητα LCD χρησιμοποιεί μια μέθοδο επικοινωνίας 4 καλωδίων SPI με ένα ολοκληρωμένο κύκλωμα οδηγών ILI9488 με μια ανάλυση 320x480 και μιας λειτουργίας αφής (προαιρετικής). Η ενότητα περιλαμβάνει μια επίδειξη LCD, backlight στοιχεία κυκλώματος ελέγχου, και στοιχεία κυκλώματος ελέγχου οθόνης αφής.
| Όνομα | Παράμετρος |
| SKU | JC3248R035R |
| Χρώμα επίδειξης | RGB χρώμα 65K |
| Τρόπος αφής | Ανθεκτική αφή |
| Μέγεθος οθόνης | 3.5 (ίντσα) |
| Τύπος | TFT |
| Ολοκληρωμένο κύκλωμα οδηγών | ILI9488 |
| Ψήφισμα | 320*480 (εικονοκύτταρο) |
| Διεπαφή ενότητας | 4-καλώδιο SPI |
| Ενεργός περιοχή | 73.44 (L))X48.96 (W) ΚΚ |
| Εξωτερική διάσταση | 99.0 (Λ) ΚΚ X54.9 (W) |
| Λειτουργούσα θερμοκρασία | -20℃~60℃ |
| Θερμοκρασία αποθήκευσης | -30℃~70℃ |
| Λειτουργούσα τάση | 3.3V |
| Οπτική γωνία | η ώρα 12:00 |
| Βάρος προϊόντων (συσκευασία που περιέχει) | 55 (γ) |
| Αριθμός | Ετικέτα καρφιτσών | Περιγραφή καρφιτσών |
| 1 | VCC | 5.0 εισαγωγή δύναμης |
| 2 | GND | Έδαφος δύναμης |
| 3 | Καίσιο | Επίλεκτο σήμα τσιπ LCD, ενεργός χαμηλός |
| 4 | ΥΠΟΛΟΙΠΟ | Το LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση |
| 5 | D/C | Επιλογή καταλόγων ελέγχου |
| 6 | SDI (MOSI) | Μετάδοση στοιχείων ελέγχου |
| 7 | SCK | Σήμα ρολογιών |
| 8 | Οδηγήσεις | Έλεγχος Backlight, υψηλού επιπέδου φωτισμός, που συνδέεται με 3.3V |
| 9 | SDO (MISO) | Διαβασμένο σήμα στοιχείων SPI λεωφορείο |
| 10 | T_CLK | Σήμα ρολογιών λεωφορείων αφής SPI |
| 11 | T_CS | Το σήμα επιλογής τσιπ οθόνης αφής, χαμηλό επίπεδο επιτρέπει |
| 12 | T_DIN | Εισαγωγή λεωφορείων αφής SPI |
| 13 | T_DO | Παραγωγή λεωφορείων αφής SPI |
| 14 | T_IRQ | Η οθόνη αφής διακόπτει το σήμα, χαμηλό επίπεδο όταν ανιχνεύεται η αφή |
