| Αριθμός μοντέλου: | JC2432S028N |
| Μούβ: | 300 |
| τιμή: | ￥45/PCS |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000pcs/day |

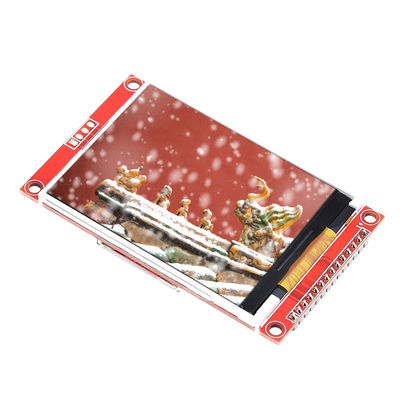

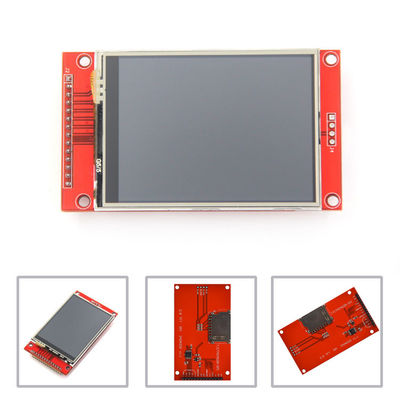

2,8 ίντσα χωρίς επίδειξη 2,8 ενότητας TFT αφής SPI LCD TFT» οθόνη επίδειξης 240*320 ILI9341 έξυπνη
Παρέχετε 51 MCU, stm32 MCU, πρόγραμμα δειγμάτων Arduino, αντιγράψτε μεταφορτώνει τη σύνδεση με τη μηχανή αναζήτησης για να μεταφορτώσει τις πληροφορίες
| Όνομα | Παράμετρος |
| SKU | JC2432S028N |
| Χρώμα επίδειξης | RGB χρώμα 65K |
| Τρόπος αφής | Χωρίς αφή |
| Μέγεθος οθόνης | 2.8 (ίντσα) |
| Τύπος | TFT |
| Ολοκληρωμένο κύκλωμα οδηγών | ILI9341 |
| Ψήφισμα | 240*320 (εικονοκύτταρο) |
| Διεπαφή ενότητας | 4-καλώδιο SPI |
| Ενεργός περιοχή | 57.60 (L))X43.20 (W) ΚΚ |

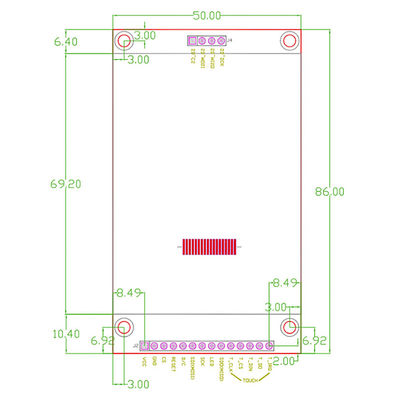

| Εξωτερική διάσταση | 86.00 (Λ) ΚΚ X50.00 (W) |
| Λειτουργούσα θερμοκρασία | -20℃~60℃ |
| Θερμοκρασία αποθήκευσης | -30℃~70℃ |
| Λειτουργούσα τάση | 3.3V |
| Οπτική γωνία | η ώρα 12:00 |
| Βάρος προϊόντων (συσκευασία που περιέχει) | 48 (γ) |

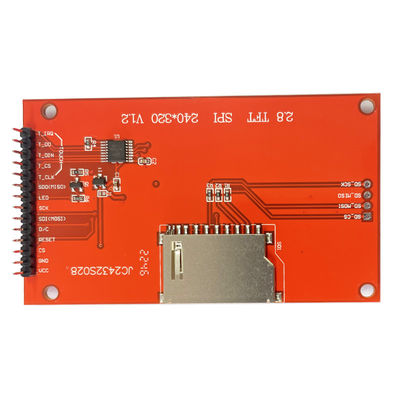

| Αριθμός | Ετικέτα καρφιτσών | Περιγραφή καρφιτσών |
| 1 | VCC | 5.0 εισαγωγή δύναμης |
| 2 | GND | Έδαφος δύναμης |
| 3 | Καίσιο | Επίλεκτο σήμα τσιπ LCD, ενεργός χαμηλός |
| 4 | ΥΠΟΛΟΙΠΟ | Το LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση |
| 5 | D/C | Επιλογή καταλόγων ελέγχου |
| 6 | SDI (MOSI) | Μετάδοση στοιχείων ελέγχου |
| 7 | SCK | Σήμα ρολογιών |
| 8 | Οδηγήσεις | Έλεγχος Backlight, υψηλού επιπέδου φωτισμός, που συνδέεται με 3.3V |
| 9 | SDO (MISO) | Διαβασμένο σήμα στοιχείων SPI λεωφορείο |
| 10 | T_CLK | Σήμα ρολογιών λεωφορείων αφής SPI |
| 11 | T_CS | Το σήμα επιλογής τσιπ οθόνης αφής, χαμηλό επίπεδο επιτρέπει |
| 12 | T_DIN | Εισαγωγή λεωφορείων αφής SPI |
| 13 | T_DO | Παραγωγή λεωφορείων αφής SPI |
| 14 | T_IRQ | Η οθόνη αφής διακόπτει το σήμα, χαμηλό επίπεδο όταν ανιχνεύεται η αφή |
