ενότητα επίδειξης επίδειξης TFT ενότητας ILI9341 Spi επίδειξης 240x320 SPI

Name: ενότητα επίδειξης επίδειξης TFT ενότητας ILI9341 Spi επίδειξης 240x320 SPI
Brand: Shenzhen Jingcai Intelligent Co., Ltd.
SKU: JC2432S024N
Price: 37 USD
Availability: InStock

Αριθμός μοντέλου:	JC2432S024N
Μούβ:	300
τιμή:	￥37/PCS
Όροι πληρωμής:	L/C, T/T
Ικανότητα εφοδιασμού:	5000pcs/day

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Μέγεθος:

2.4inch

Ψήφισμα:

240*320

Αφή:

Χωρίς αφή

Όνομα:

JC2432S024N

Εξωτερική διάσταση:

77.18 (Λ) ΚΚ X42.72 (W)

Βάρος προϊόντων:

35 (γ)

Επισημαίνω:

ενότητα επίδειξης 240x320 SPI

Ενότητα ILI9341 επίδειξης SPI

Ενότητα επίδειξης επίδειξης TFT ILI9341 Spi

Περιγραφή του προϊόντος

4 ίντσα χωρίς ενότητα 2,4 αφής SPI LCD TFT» έξυπνη οθόνη επίδειξης ενότητας επίδειξης 240*320 ILI9341 TFT

Παρέχετε 51 MCU, stm32 MCU, πρόγραμμα δειγμάτων Arduino, αντιγράψτε μεταφορτώνει τη σύνδεση με τη μηχανή αναζήτησης για να μεταφορτώσει τις πληροφορίες

Περιγραφή προϊόντων

◎Μέγεθος: τμηματικό λεωφορείο 2,4 ίντσας SPI

◎Ψήφισμα: 240*320

◎51/AVR/STM32 ο οδηγός, παρέχει τον κώδικα έναρξης

◎ενότητα 2,8 ίντσας SPI LCD, χωρίς οδηγό αφής μόνο 4 IO, με την αφή μόνο

◎9 οδηγός IO, ψήφισμα 240*320

Με και χωρίς αφή, δύο επιλογές.

Συσκευασία συμπεριλαμβανόμενη:

1× 2,8 ενότητα 240*320 ίντσας SPI TFT LCD με την αφή ή χωρίς αφή

Παράμετροι προϊόντων

Όνομα	Παράμετρος
SKU	JC2432S024N
Χρώμα επίδειξης	RGB χρώμα 65K
Τρόπος αφής	Χωρίς αφή
Μέγεθος οθόνης	2.4 (ίντσα)
Τύπος	TFT
Ολοκληρωμένο κύκλωμα οδηγών	ILI9341
Ψήφισμα	240*320 (εικονοκύτταρο)
Διεπαφή ενότητας	4-καλώδιο SPI
Ενεργός περιοχή	48.96 (L))X36.72 (W) ΚΚ

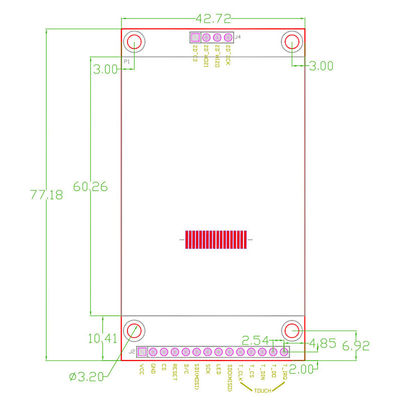

Εξωτερική διάσταση	77.18 (Λ) ΚΚ X42.72 (W)
Λειτουργούσα θερμοκρασία	-20℃~60℃
Θερμοκρασία αποθήκευσης	-30℃~70℃
Λειτουργούσα τάση	3.3V
Οπτική γωνία	η ώρα 12:00
Βάρος προϊόντων (συσκευασία που περιέχει)	35 (γ)

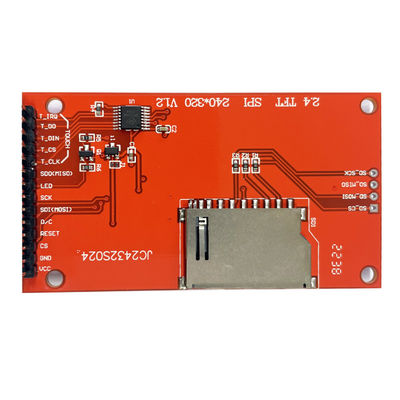

Καθορισμός διεπαφών

Αριθμός	Ετικέτα καρφιτσών	Περιγραφή καρφιτσών
1	VCC	5.0 εισαγωγή δύναμης
2	GND	Έδαφος δύναμης
3	Καίσιο	Επίλεκτο σήμα τσιπ LCD, ενεργός χαμηλός
4	ΥΠΟΛΟΙΠΟ	Το LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση
5	D/C	Επιλογή καταλόγων ελέγχου
6	SDI (MOSI)	Μετάδοση στοιχείων ελέγχου
7	SLK	Σήμα ρολογιών
8	Οδηγήσεις	Έλεγχος Backlight, υψηλού επιπέδου φωτισμός, που συνδέεται με 3.3V
9	SDO (MISO)	Διαβασμένο σήμα στοιχείων SPI λεωφορείο
10	T_CLK	Σήμα ρολογιών λεωφορείων αφής SPI
11	T_CS	Το σήμα επιλογής τσιπ οθόνης αφής, χαμηλό επίπεδο επιτρέπει
12	T_DIN	Εισαγωγή λεωφορείων αφής SPI
13	T_DO	Παραγωγή λεωφορείων αφής SPI
14	T_IRQ	Η οθόνη αφής διακόπτει το σήμα, χαμηλό επίπεδο όταν ανιχνεύεται η αφή

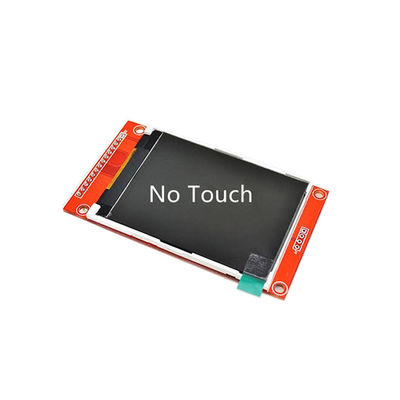

ενότητα επίδειξης επίδειξης TFT ενότητας ILI9341 Spi επίδειξης 240x320 SPI 0

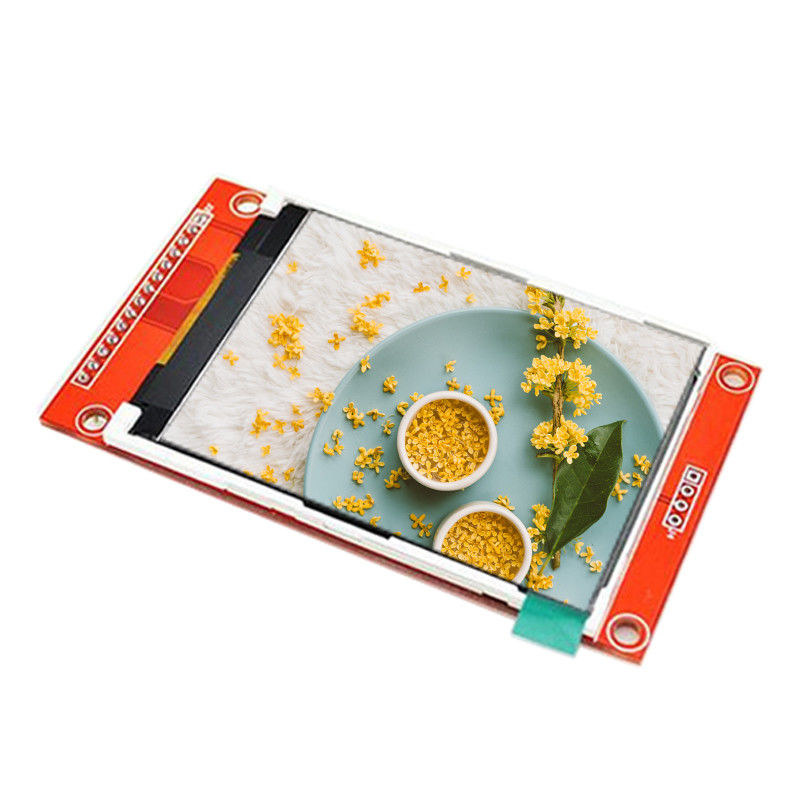

ενότητα επίδειξης επίδειξης TFT ενότητας ILI9341 Spi επίδειξης 240x320 SPI 1

ενότητα επίδειξης επίδειξης TFT ενότητας ILI9341 Spi επίδειξης 240x320 SPI 5
