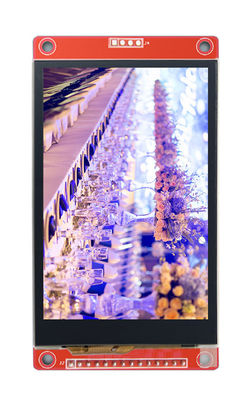

Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD

Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD

Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD

Αριθμός μοντέλου: JC3248S035C
Μούβ: 300
τιμή: ￥79/PCS
Όροι πληρωμής: L/C, T/T
Ικανότητα εφοδιασμού: 5000pcs/day
Λεπτομέρειες
Περιγραφή του προϊόντος
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Μέγεθος:
3.5inch
Ψήφισμα:
320*480
Touch:
Capacitive touch
όνομα:
JC3248S035C
Εξωτερική διάσταση:
99.0 (Λ) ΚΚ X54.9 (W)
Βάρος προϊόντων:
58 (γ)
Επισημαίνω:

Ενότητα ILI948 επίδειξης οθόνης αφής LCD

,

Ενότητα ILI9488 Tft LCD

,

Ενότητα 3

Περιγραφή του προϊόντος





3,5 ιντσών Capacitive touch SPI LCD TFT Module TFT display Module 3,5 Inch 480*320 SPI Panel Driver IC ILI9488 Support



Παρέχετε 51 MCU, stm32 MCU, δείγμα προγράμματος Arduino, αντιγράψτε τον σύνδεσμο λήψης στο πρόγραμμα περιήγησης για λήψη των πληροφοριών:

περιγραφή προϊόντος

Το JC3248S035C είναι μια μονάδα SPI με χωρητική αφή.Το τσιπ αφής χρησιμοποιεί GT911, το οποίο υποστηρίζει multi-touch και έχει ισχυρή ικανότητα κατά των παρεμβολών.Χρησιμοποιείται ευρέως σε ορισμένες βιομηχανικές περιπτώσεις.Η μονάδα LCD χρησιμοποιεί τη μέθοδο επικοινωνίας SPI 4 συρμάτων και διαθέτει το IC προγράμματος οδήγησης ILI9488 με ανάλυση 320x480 και λειτουργία αφής (προαιρετικό).Η μονάδα περιλαμβάνει οθόνη LCD, κύκλωμα ελέγχου οπίσθιου φωτισμού και κύκλωμα ελέγχου οθόνης αφής.

● Έγχρωμη οθόνη 3,5 ιντσών, υποστήριξη έγχρωμης οθόνης 65K, προβολή με πλούσια χρώματα ·

● Ανάλυση 320X480 με προαιρετική λειτουργία αφής·

● Χρησιμοποιώντας το σειριακό δίαυλο SPI, χρειάζονται μόνο μερικά IO για να φωτιστεί η οθόνη·

● Εύκολη επέκταση του πειράματος με υποδοχή κάρτας SD·

● Πρότυπα διαδικασίας στρατιωτικού βαθμού, μακροπρόθεσμη σταθερή εργασία ·

● Παρέχετε την υποκείμενη τεχνική υποστήριξη του προγράμματος οδήγησης·

Παράμετροι προϊόντος

Ονομα Παράμετρος
SKU JC3248R035C
Χρώμα οθόνης Χρώμα RGB 65K
Λειτουργία αφής Χωρητική αφή
Μέγεθος οθόνης 3,5 (ίντσες)
Τύπος TFT
IC προγράμματος οδήγησης ILI9488
Ανάλυση 320*480 (Pixel)
Διεπαφή ενότητας SPI 4 συρμάτων
Ενεργή περιοχή 73,44(Μ))Χ48,96(Π) ΜΜ
Εξωτερική διάσταση 99,0(L)X54,9(W)MM
Θερμοκρασία λειτουργίας -20℃~60℃
Θερμοκρασία αποθήκευσης -30℃~70℃
Τάση λειτουργίας 3,3V
Γωνία οράσεως Ώρα 12:00
Βάρος προϊόντος (η συσκευασία περιέχει) 58 (g)

Ορισμός διεπαφής



Αριθμός Καρφίτσα Ετικέτα Καρφίτσα Περιγραφή
1 VCC Είσοδος ισχύος 5.0
2 GND Γείωση ισχύος
3 CS Σήμα επιλογής τσιπ LCD, ενεργό χαμηλό
4 ΥΠΟΛΟΙΠΟ Σήμα επαναφοράς LCD, επαναφορά χαμηλού επιπέδου
5 D/C Έλεγχος επιλογής μητρώου
6 SDI(MOSI) Έλεγχος μετάδοσης δεδομένων
7 SCK Σήμα ρολογιού
8 LED Έλεγχος οπίσθιου φωτισμού, φωτισμός υψηλού επιπέδου, συνδεδεμένος σε 3,3V
9 SDO(MISO) Σήμα δεδομένων ανάγνωσης διαύλου SPI
10 C_SCL Χωρητικό σήμα ρολογιού διαύλου I2C αφής
11 C_RST Χωρητικό σήμα επαναφοράς οθόνης αφής, ενεργοποίηση χαμηλού επιπέδου
12
13 C_SDA Χωρητική θύρα δεδομένων διαύλου I2C αφής
14 C_INT
Χωρητικό σήμα διακοπής οθόνης αφής, χαμηλό επίπεδο όταν ανιχνεύεται αφή





Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD 0

Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD 1







Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD 2





Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD 3Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD 4



Ενότητα 3,5 ίντσα 480x320 ενότητας ILI9488 Tft LCD επίδειξης οθόνης αφής SPI LCD 5
