| Αριθμός μοντέλου: | JC1216S018N |
| Μούβ: | 300 |
| τιμή: | ￥24/PCS |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000pcs/day |
Το κύκλωμα υλικού ενότητας LCD περιλαμβάνει δύο μέρη: ένα κύκλωμα ελέγχου επίδειξης LCD και ένα backlight ελέγχουν το κύκλωμα.
Το κύκλωμα ελέγχου επίδειξης LCD χρησιμοποιείται για να ελέγξει τις καρφίτσες του LCD, συμπεριλαμβανομένων των καρφιτσών ελέγχου και των καρφιτσών μεταφοράς δεδομένων.
Το κύκλωμα ελέγχου backlight χρησιμοποιείται για να ελέγξει το backlight για να είναι διακοπτόμενα. Φυσικά, εάν το backlight δεν πρέπει για να ελεγχθεί, η καρφίτσα ελέγχου backlight μπορεί να συνδεθεί άμεσα με την παροχή ηλεκτρικού ρεύματος 3.3V χωρίς χρησιμοποίηση του κυκλώματος.

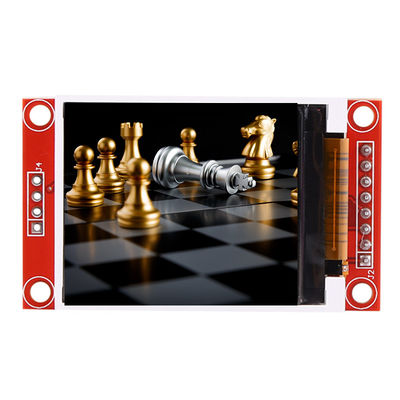

●η οθόνη χρώματος 1,8 ίντσας, επίδειξη χρώματος υποστήριξης 65K, επιδεικνύει τα πλούσια χρώματα ·
●128X160 ψήφισμα, σαφής επίδειξη·
●Χρησιμοποιώντας το τμηματικό λεωφορείο SPI, παίρνει μόνο μερικό IOs για να φωτίσει την επίδειξη
●Εύκολος να επεκτείνει το πείραμα με τη υποδοχή κάρτας SD·
●Πρότυπα διαδικασίας στρατιωτικός-βαθμού, μακροπρόθεσμη σταθερή εργασία ·
●Παρέχετε την ελλοχεύουσα τεχνική υποστήριξη οδηγών
| Όνομα | Παράμετρος |
| SKU | JC1216S018N |
| Χρώμα επίδειξης | RGB χρώμα 65K |
| Τρόπος αφής | Χωρίς αφή |
| Μέγεθος οθόνης | 1.8 (ίντσα) |
| Τύπος | TFT |
| Ολοκληρωμένο κύκλωμα οδηγών | ST7735S |
| Ψήφισμα | 128*160 (εικονοκύτταρο) |
| Διεπαφή ενότητας | 4-καλώδιο SPI |
| Ενεργός περιοχή | 35.04 (Λ) ΚΚ X28.03 (W) |
| Εξωτερική διάσταση | 58.0 (Λ) ΚΚ X34.7 (W) X2.30 (Χ) |
| Λειτουργούσα θερμοκρασία | -20℃~60℃ |
| Θερμοκρασία αποθήκευσης | -30℃~70℃ |
| Λειτουργούσα τάση | 3.3V |
| Οπτική γωνία | η ώρα 12:00 |
| Βάρος προϊόντων (συσκευασία που περιέχει) | 15 (γ) |
| Αριθμός | Ετικέτα καρφιτσών | Περιγραφή καρφιτσών |
| 1 | VCC | 5.0 εισαγωγή δύναμης |
| 2 | GND | Έδαφος δύναμης |
| 3 | Καίσιο | Επίλεκτο σήμα τσιπ LCD, ενεργός χαμηλός |
| 4 | ΥΠΟΛΟΙΠΟ | Το LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση |
| 5 | A0 | Επιλογή καταλόγων ελέγχου |
| 6 | SDA | Μετάδοση στοιχείων ελέγχου |
| 7 | CLK | Σήμα ρολογιών |
| 8 | Οδηγήσεις | Συνδεμένος με 3.3V |
