Ανθεκτική επίδειξη ILI9341 επίδειξη 240x320 ενότητας αφής SPI Tft LCD Tft LCD 2,4 ίντσας

Name: Ανθεκτική επίδειξη ILI9341 επίδειξη 240x320 ενότητας αφής SPI Tft LCD Tft LCD 2,4 ίντσας
Brand: Shenzhen Jingcai Intelligent Co., Ltd.
SKU: JC2432S024R
Price: 42 USD
Availability: InStock

Αριθμός μοντέλου:	JC2432S024R
Μούβ:	300
τιμή:	￥42/PCS
Όροι πληρωμής:	L/C, T/T
Ικανότητα εφοδιασμού:	5000pcs/day

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Μέγεθος:

2.4inch

Ψήφισμα:

240*320

Αφή:

Αφή αντίστασης

Όνομα:

JC2432S024R

Ολοκληρωμένο κύκλωμα οδηγών:

ILI9341

Βάρος προϊόντων:

40 (γ)

Επισημαίνω:

Επίδειξη ILI9341 ενότητας SPI Tft LCD

Επίδειξη 2.4Inch ενότητας Tft LCD

Επίδειξη 240x320 Tft LCD 2

Περιγραφή του προϊόντος

ανθεκτική ενότητα 2,4 αφής SPI LCD TFT 2,4 ίντσας» έξυπνη οθόνη επίδειξης ενότητας επίδειξης 240*320 ILI9341 TFT

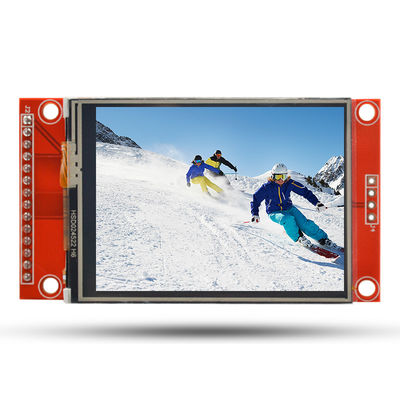

Ανθεκτική επίδειξη ILI9341 επίδειξη 240x320 ενότητας αφής SPI Tft LCD Tft LCD 2,4 ίντσας 0

Περιγραφή προϊόντων

Η ενότητα LCD χρησιμοποιεί μια μέθοδο επικοινωνίας 4 καλωδίων SPI με ένα ολοκληρωμένο κύκλωμα οδηγών ILI9341 με μια ανάλυση 240x320 και μιας λειτουργίας αφής (προαιρετικής). Η ενότητα περιλαμβάνει μια επίδειξη LCD, backlight στοιχεία κυκλώματος ελέγχου, και στοιχεία κυκλώματος ελέγχου οθόνης αφής.

●2,4-ίντσα η οθόνη χρώματος, υποστηρίζει τη δεκαεξάμπιτη επίδειξη χρώματος 65K, πλούσια χρώματα επίδειξης

●240X320 ψήφισμα με την προαιρετική λειτουργία αφής ·

●Χρησιμοποιώντας το τμηματικό λεωφορείο SPI, παίρνει μόνο μερικό IOs για να φωτίσει την επίδειξη

●Εύκολος να επεκτείνει το πείραμα με τη υποδοχή κάρτας SD ·

●Παρέχετε ένα πλούσιο πρόγραμμα δειγμάτων ·

●Πρότυπα διαδικασίας στρατιωτικός-βαθμού, πολύ

●Παρέχετε την ελλοχεύουσα τεχνική υποστήριξη οδηγών

Παράμετροι προϊόντων

Όνομα	Παράμετρος
SKU	JC2432S024R
Χρώμα επίδειξης	RGB χρώμα 65K
Τρόπος αφής	Αφή αντίστασης
Μέγεθος οθόνης	2.4 (ίντσα)
Τύπος	TFT
Ολοκληρωμένο κύκλωμα οδηγών	ILI9341
Ψήφισμα	240*320 (εικονοκύτταρο)
Διεπαφή ενότητας	4-καλώδιο SPI
Ενεργός περιοχή	48.96 (L))X36.72 (W) ΚΚ

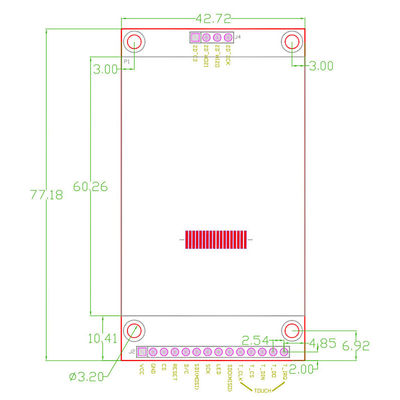

Εξωτερική διάσταση	77.18 (Λ) ΚΚ X42.72 (W)
Λειτουργούσα θερμοκρασία	-20℃~60℃
Θερμοκρασία αποθήκευσης	-30℃~70℃
Λειτουργούσα τάση	3.3V
Οπτική γωνία	η ώρα 12:00
Βάρος προϊόντων (συσκευασία που περιέχει)	40 (γ)

Καθορισμός διεπαφών

Αριθμός	Ετικέτα καρφιτσών	Περιγραφή καρφιτσών
1	VCC	5.0 εισαγωγή δύναμης
2	GND	Έδαφος δύναμης
3	Καίσιο	Επίλεκτο σήμα τσιπ LCD, ενεργός χαμηλός
4	ΥΠΟΛΟΙΠΟ	Το LCD επαναρύθμισε το σήμα, χαμηλού επιπέδου αναστοιχειοθέτηση
5	D/C	Επιλογή καταλόγων ελέγχου
6	SDI (MOSI)	Μετάδοση στοιχείων ελέγχου
7	SLK	Σήμα ρολογιών
8	Οδηγήσεις	Έλεγχος Backlight, υψηλού επιπέδου φωτισμός, που συνδέεται με 3.3V
9	SDO (MISO)	Διαβασμένο σήμα στοιχείων SPI λεωφορείο
10	T_CLK	Σήμα ρολογιών λεωφορείων αφής SPI
11	T_CS	Το σήμα επιλογής τσιπ οθόνης αφής, χαμηλό επίπεδο επιτρέπει
12	T_DIN	Εισαγωγή λεωφορείων αφής SPI
13	T_DO	Παραγωγή λεωφορείων αφής SPI
14	T_IRQ	Η οθόνη αφής διακόπτει το σήμα, χαμηλό επίπεδο όταν ανιχνεύεται η αφή

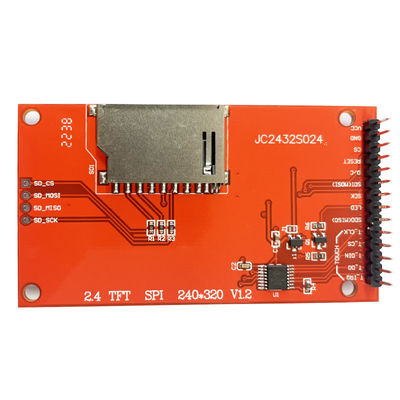

Ανθεκτική επίδειξη ILI9341 επίδειξη 240x320 ενότητας αφής SPI Tft LCD Tft LCD 2,4 ίντσας 1

Ανθεκτική επίδειξη ILI9341 επίδειξη 240x320 ενότητας αφής SPI Tft LCD Tft LCD 2,4 ίντσας 2

Ανθεκτική επίδειξη ILI9341 επίδειξη 240x320 ενότητας αφής SPI Tft LCD Tft LCD 2,4 ίντσας 10

Ανθεκτική επίδειξη ILI9341 επίδειξη 240x320 ενότητας αφής SPI Tft LCD Tft LCD 2,4 ίντσας 11
